在容感電氣的西門子plc接線圖自動化項目中，控制中心系統應實時監控遠程ABB變頻器與西門子plc通訊的輸出頻率以及變頻器的工作狀態和狀態信息，并實現遠程控制的啟動和停止。變頻器和反向旋轉并設置逆變器。在緊急情況下，控制中心可以遠程啟動和停止變頻器，以確保設備正常運行。工業自動化plc控制系統可編程控制器采用西門子plc編程軟件,西門子plc控制器支持PROFIBUS DP協議，ABB變頻器ac580支持Modbus RTU/RS485協議通訊，為Modbus RTU從站。

　　解決方案

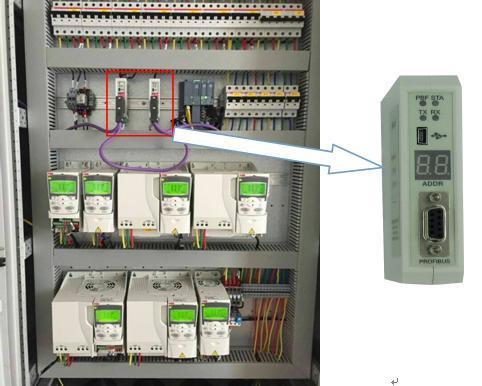

　　　由于ABB變頻器在正常運行期間支持ModbusRTU協議，因此作為ModbusRTU從站，監控中心系統Siemens 300PLC支持PROFIBUSDP協議。作為DP主站，兩種協議不同，因此不能直接通信數據通信，需要第三方協議轉換模塊。為了實現不同協議之間的數據交換。本案例使用通用串口到西門子plc的PROFIBUSDP網關，實現了ModbusRTU協議到PROFIBUSDP協議的轉換，實現了人機界面中心系統的實時監控和控制。 ABB通過西門子300PLC。變頻器的輸出頻率，啟停和正反參數確保監控中心系統遠程監控ABB變頻器的狀態，并控制變頻器的啟動和停止。

　　在組態軟件中的配置

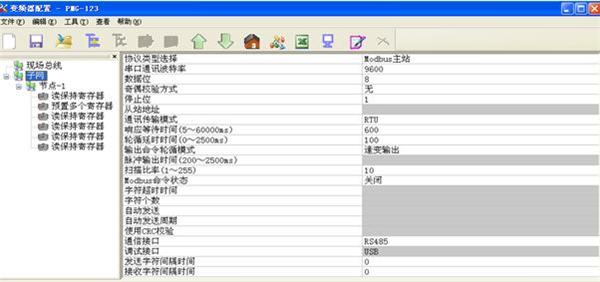

　　　1.因為ABB變頻器設置為Modbus RTU從站設備，因此PROFIBUS DP應配置為Modbus主站：

　　2.配置參數說明

　　寄存器起始地址：從站設備中寄存器的地址;

　　存儲器映射起始地址(十六進制：映射在網關存儲器中的Modbus側數據的地址范圍;輸入區域：0x0000 -0x00F3(輸入區域是存儲在Modbus從站設備中的數據。存儲在Modbus從站設備中的數據從輸入區域的0000開始，并映射到DP輸入區域。存儲器映射的0字節地址對應到DP輸入區的INPUT數據塊的I的起始地址。);輸出區：0x4000-0x40F3(輸出區是從DP輸出區輸出到Modbus側的數據。

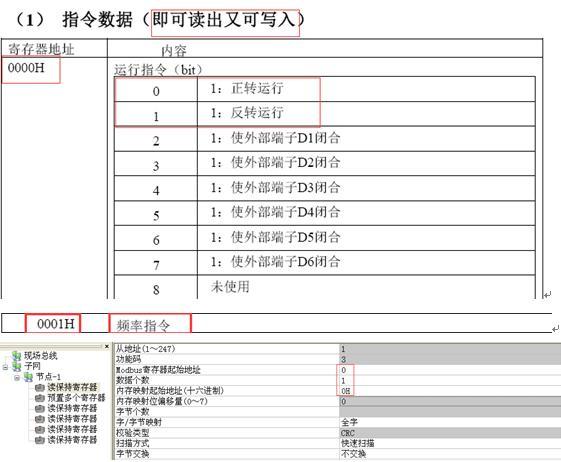

　　3。讀取ABB變頻器的正向和反向狀態

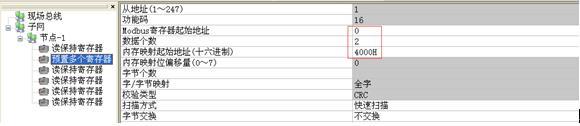

　　4?？刂艫BB變頻器的正/反和頻率設置

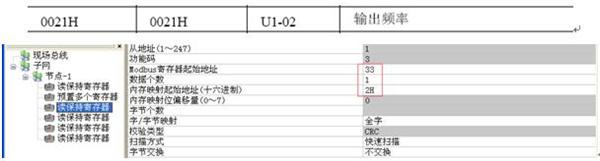

　　5.讀取ABB變頻器的頻率

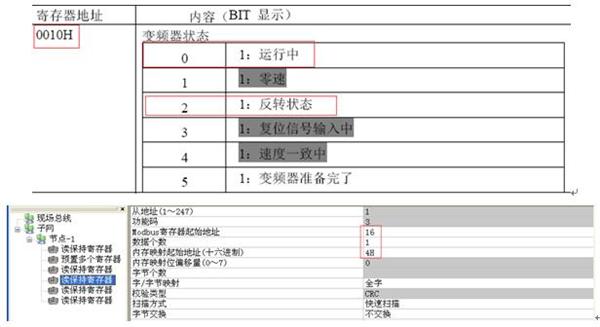

　　6 。閱讀ABB變頻器的狀態

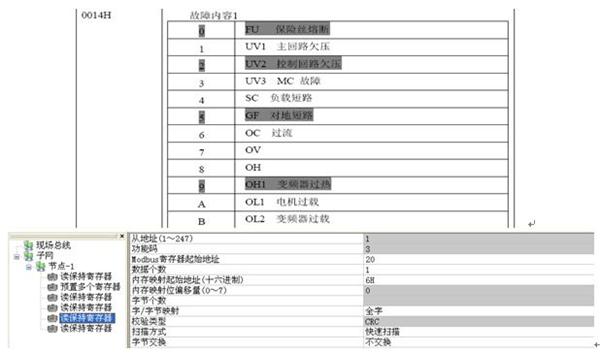

　　7.讀出ABB變頻器的故障

　　總結:

　　采用陜西容感電氣有限公司現有西門子s7-300plc實現對ABB變頻器輸出頻率的遠程監控，西門子plc接線圖能直觀表達啟動和停止以及正反轉原理，保證系統的正常運行并滿足自動化項目的需求,如有這方面的任何問題和幫助,請咨詢容感電氣,歡迎來電。
