永宏plc在全自動化自助洗車方面的應用

作者:西門子plc 發布日期:2019-06-29 22:36:11 閱讀:0 二維碼分享

  1、概述

  汽車已成為現代社會我們生活中不可或缺的交通工具。隨著中國汽車數量的快速增長,永宏plc在全自動化自助洗車方面的應用變得尤為重要,一些洗車相關汽車相關產業也迅速發展,為汽車洗車店,汽車美容,汽車維修等人提供了越來越多的機會。

  現在人們對洗車的了解逐漸發生了變化,特別是對于高端車的車主來說。他們的需求非常大。汽車的清潔和維護不僅是為了維護汽車的生命,也是為了展示自己的身份和地位。

  傳統的洗車方法“一把槍和一把抹布一天”在當今一切機械化的社會中都是不合適的。因此,自動洗車機取代手動洗車是一種普遍趨勢。投資者必須學習的第一件事就是借用潛力。“

  在中國的自動洗車市場主要集中在西北和華北地區,其中,包括陜西,山西,成都,重慶等城市。

 2、系統設計方案

  2.1計劃背景

  本文主要以永宏plc在自助式環保洗車機的應用為背景,闡述和闡述了該方案的硬件設計,軟件設計和實施結果(應用效果)。自助洗車機的plc控制系統如表所示;

  系統計劃

  控制器

  操作界面

  閥

  備選方案1

  永宏P(guān)LC

  C3觸摸屏

  SMC

  備選方案2

       西門子plc

  西門子HMI

  SMC

  表2-1自助洗車機plc控制系統

  2.2客戶需求

  客戶需要能夠在觸摸屏上操作設備并設置操作參數。在操作過程中,可以監測設備的參數,包括水箱的水位,污水釋放液的使用和設備的水箱。當剩余的位置或環保液量不足時,將發出警報。客戶需要plc的參數與服務器連接,并可以監控設備的運行狀態和服務器上設備的運行參數。

  總而言之,自助式環保洗車機比市場上的手動洗車機更便宜,更智能,更環保。它可以在洗滌后回收廢水。

  請求1

  可以檢測水箱的水位和壓力

  請求2

  能夠監控服務器上的設備參數

  請求3

  可以通過掃描代碼支付控制設備激活

  請求4

  能夠監控觸摸屏上的參數

  請求5

  表2-2自助式環保洗車機的工藝和功能要求

  2.3解決方案

  根據控制和工藝要求,自助環保洗車機程序主要包括系統硬件設計和系統軟件設計;系統硬件設計包括硬件(產品)配置,機械(設備)結構和電氣(原理)控制;系統軟件設計它包括三個部分:過程控制,I/O配置和程序設計。基于以上技術指標,本程序控制系統采用永宏FBs系列功能控制型PLC控制器。擴展輸出點后,可實現128點I / O點控制;使用I/O點來控制焊接。觸摸屏采用威綸通操作界面,手自動切換操作監控,手動操作調試,系統參數設置和I/O點監控;

  自助式洗車機的設計參數如表所示。

  設計參數

  plc控制系統

  永宏plc

  最高生產速度

  160 /分

  操作界面

  C3觸摸屏

  驅動單元

  馬達

  控制單元

  閥

  檢測單元

  液位壓力檢測

  工作壓力

  為0.5MPa

  工作能力

  220VAC 50/60Hz 16A 6KW

  工作環境

  溫度5-40°C

  濕度10-90%

  表2-3自助環保洗車機的設計參數

 3、系統硬件設計

  自助式環保洗車機的硬件設計主要包括三個部分:硬件(產品)配置,機械(設備)結構和電氣(原理)控制;硬件配置主要說明電氣產品的配置,機械結構主要涉及結構的結構。解釋了結構和結構的分析。電氣控制主要說明主電路控制和控制電路控制。自行設計的環保洗車機硬件設計架構如圖3-1所示。

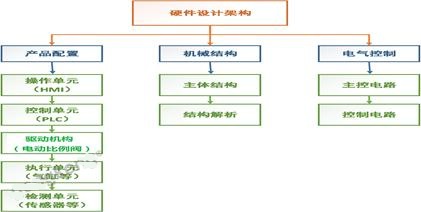

 圖3-1自助環保洗車機硬件設計架構

  3.1硬件配置

  自助洗車機控制單元選用永宏FBs,F(xiàn)BS擴展模塊和FBs-CB5模板,操作單元選用威綸通7寸觸摸屏;控制單元有7個電磁閥;該裝置使用氣缸,排水閥,吹氣閥和繼電器;檢測單元使用溫度傳感器和壓力傳感器。整個配置解決方案可以幫助客戶節省大量系統成本并提高生產效率。自助式洗車機的硬件清單如表所示;自助環保洗車機的硬件配置如圖所示。

  永宏P(guān)LC

  FBS-60MCT2-AC

  1PCS

  擴展模塊

  I/O模塊

  FBS-24XYT

  1PCS

  威綸通HMI

  C3070SE

  1PCS

  控制驅動器

  SMC電磁閥

  3PCS

  檢測單元

  液位壓力檢測

  表3-1自助環保洗車機硬件清單

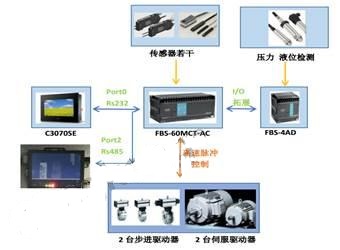

 圖3-2自助環保洗車機硬件配置圖

  3.2接線結構

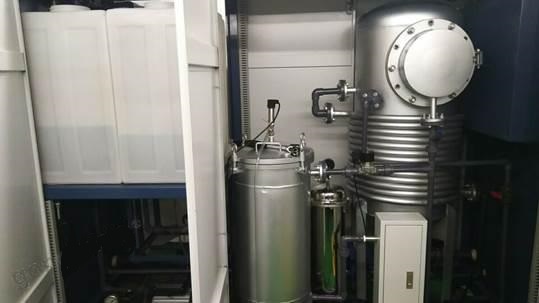

  該設備是根據客戶的要求專門設計開發的。與普通洗車設備相比,該設備增加了廢水回收功能,更加環保。還添加了QR碼支付功能,所有者可以通過掃描代碼獨立支付并獨立清洗汽車。該設備主要由兩部分組成:1、洗車機構分為清水和泡沫儲存桶,其次是增壓桶和多個閥門。 2、廢水回收處理系統,回收洗車廢水。

  自助式洗車機的電氣控制主要分為:電氣控制柜和電氣配電柜;電氣控制控制柜包括主電路控制接線圖和PLC控制電路接線圖,自助式環保洗車機的電氣(原理)控制的組成如圖3-3所示。

 圖3-3自助式環保洗車機

 4、系統軟件設計

  自助式環保洗車機的系統軟件設計主要包括三個部分:過程(過程控制)控制,I/O點配置和程序設計;其中,過程控制主要說明過程流程和控制流程,I/O點配置主要說明PLC輸入輸出點配置。程序設計主要介紹PLC程序和HMI程序。自助洗車機的設計架構圖如圖所示。

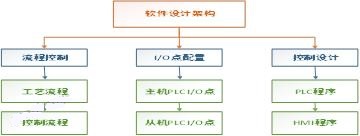

圖4-1自助洗車機設計架構圖

 4.1過程控制

  4.1.1流程

  該設備分為兩個步驟,環保機構一直致力于水和水的供應。

  第二個過程是洗車過程。當設備的水位滿足泡沫水平的要求并且水壓達到要求時,可以進行支付然后清潔。客戶付款后,設備將自動關閉,只能在付款后啟動。

  4.2 I/O點配置

  4.2.1 PLC I/O點配置

  根據自助洗車機工藝流程具體要求,永宏P(guān)LC程序進行了I/O點配置。自助式洗車機的永宏P(guān)LC輸入和輸出點配置如表所示。

  PLC輸入點配置

  PLC主機

  X0

  進水泵反饋

  X1

  原水泵反饋

  X2

  產品水壓泵反饋

  X3

  清水開始

  X4

  清水停止

  X5

  泡泡發布

  X6

  泡泡停止

  自助環保洗車機PLC輸入點配置表

  PLC輸出點配置

  PLC主機

  Y0

  進口泵輸出

  Y11

  清水閥

  Y1

  洗車泵輸出

  Y12

  泡沫閥

  Y2

  紫外線輸出

  Y4

  電磁閥1輸出

  Y5

  電磁閥2輸出

  Y6

  電磁閥3輸出

  Y7

  電磁閥4輸出

  Y8

  電磁閥5輸出

  Y9

  電磁閥6輸出

  Y10

  純水箱灌裝閥

  自助環保洗車機PLC輸出點配置表

  5、結論

  通過現場調試,自動洗車機具有很大的優勢。

  1、與原系統相比,該系統更節能,可用于蒸汽的二次使用,大大降低了客戶的成本。

  2、永宏plc更直觀,更智能,可以監控和設置觸摸屏各部分的溫度,系統還可以根據生產系統下的順序自動調節溫度。它還提高了生產的自動化和生產效率。自助式環保洗車機已廣泛應用于包裝行業。它節能,環保,方便,智能,得到越來越多客戶的認可。
