西門子plc s7-1200系列的直接和間接尋址功能（1）

作者：西門子plc 發布日期：2019-10-18 22:38:32 閱讀：0 二維碼分享

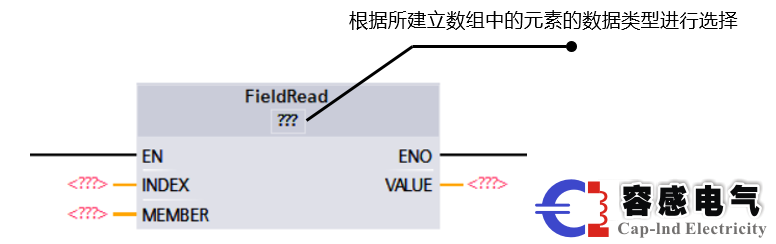

　　前面小編為大家介紹了西門子plc s7-200系列的間接尋址功能,我將介紹西門子plc s7-1200系列的間接尋址功能。 S7-1200系列的間接尋址功能與S7-不同。 200系列PLC的間接尋址功能，S7-1200系列PLC的間接尋址功能主要針對DB塊中建立的陣列，并根據索引的訪問和修改實現陣列中的元素值數組的值。讀或?qū)憽?在S7-1200PLC中，如果需要根據數組的索引值訪問數組中的元素，可以實現兩種方式：一種是通過熟悉的梯形圖編寫程序，另一種是用SCL編寫。編程模式。這樣的程序得以實施。示例說明：假設您需要從一組數據中找到最大值，并記錄此最大值是此數據集中的第一個數據。該功能首先以對每個人都比較熟悉的方式實現。這里我們需要使用指令來讀取字段或?qū)懭胱侄危噶钭x取值中相應元素的值，或者根據索引的下標值將數字寫入數組中的相應元素。在該示例中，僅需要讀取命令，并且指令位于移動操作指令中添加的“原始”文件中。西門子plc讀取數組中元素值的指令格式如下：

　名稱數據類型功能說明指數 DINT 數組的下標值會員取決于在數組中創建的元素的數據類型數組中的第一個元素值取決于在數組中創建的元素的數據類型存儲從下標值讀取的數組元素中的值舉例：

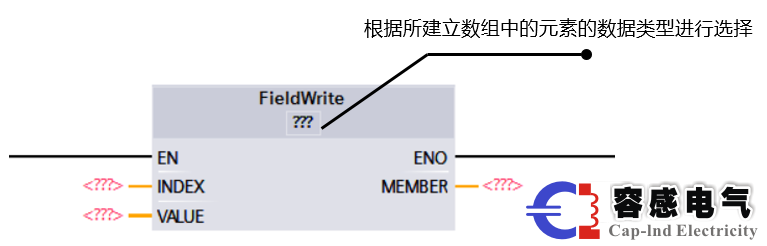

這意味著讀取數據中數據數組中data [5]元素的值并將其放入變量MW100中。寫入數組中元素值的指令格式如下：

名稱數據類型函數說明INDEX DINT數組下標值VALUE取決于在數組中創建的元素的數據類型。將此值寫入下表中指定的相應數組元素MEMBER數據類型數組中的第一個元素取決于在數組舉例：

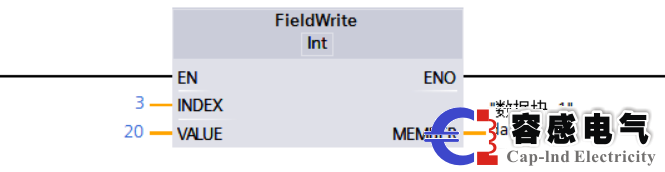

創建的元素，表示數據20被寫入數組中的數據命名為數據塊1中的可變數據[3]]元素的內存。在這種情況下，我們只需要使用第一條指令，然后根據示例中的需要設計梯形圖程序。程序編寫思路：這個例子是找到最大值，并記錄最大值的位置，編程思路：假設變量MAX_DATA為最大內存，然后根據下標值的數量讀取相應的值(INDEX) )中間使用的元素的值放在TEMP_DATA變量中，然后與MAX_DATA進行比較。如果MAX_DATA的值很小，則交換它并記錄INDEX值。
